Akredytacja Mitutoyo Polska

Kalibracja

Usługi kalibracji Mitutoyo

Utrzymuj swoją kontrolę jakości dokładną i identyfikowalną oraz zadbaj o zaufanie swoich klientów.

Dokładna, cykliczna kalibracja całego wyposażenia pomiarowego gwarantuje bezbłędne i użyteczne wyniki w dłuższym czasie oraz zwiększa zaufanie klientów do Twojego produktu.

> minimalizacja ryzyka i odpowiedzialności dla Ciebie i Twoich klientów

> znaczna redukcja nieprawidłowych pomiarów, ryzyka odrzucenia oraz kosztownych i czasochłonnych ponownych ocen produktu

> zademonstrowanie klientom najwyższych standardów produkcji poprzez posiadanie przyrządów pomiarowych sprawdzonych przez akredytowane laboratorium wzorcujące i potwierdzonych przez świadectwa kalibracji

> planowanie lub korekcja błędów systematycznych przyrządów pomiarowych

> kluczowe do uruchomienia systemu jakości do kontroli wyposażenia pomiarowego, np. ISO 9001, IATF 16949, AS 9100, ISO 13485, itp

>praktycznie wszystkie jednostki akredytowane na świecie zaakceptują certyfikaty kalibracji w wyniku MRA (umowa o wzajemnym uznawaniu wyników)

> kalibracja Mitutoyo jest identyfikowalna z metrem, co jest niezbędne do identyfikowalności wyników wzorcowania i oceny produktu

>Mitutoyo może zapewnić konserwację, naprawę i kalibrację w czasie jednej sesji – brak potrzeby planowania i organizowania osobno różnych części

Dlaczego wybrać akredytowaną kalibrację Mitutoyo?

Mitutoyo oferuje 2 typy usług kalibracji (akredytowana / zakładowa) oparte na identyfikowalnych standardach i certyfikatach ISO9001:2015 oraz ISO17025:2017.

Kalibracja w lokalnym laboratorium

W akredytowanym laboratorium Mitutoyo

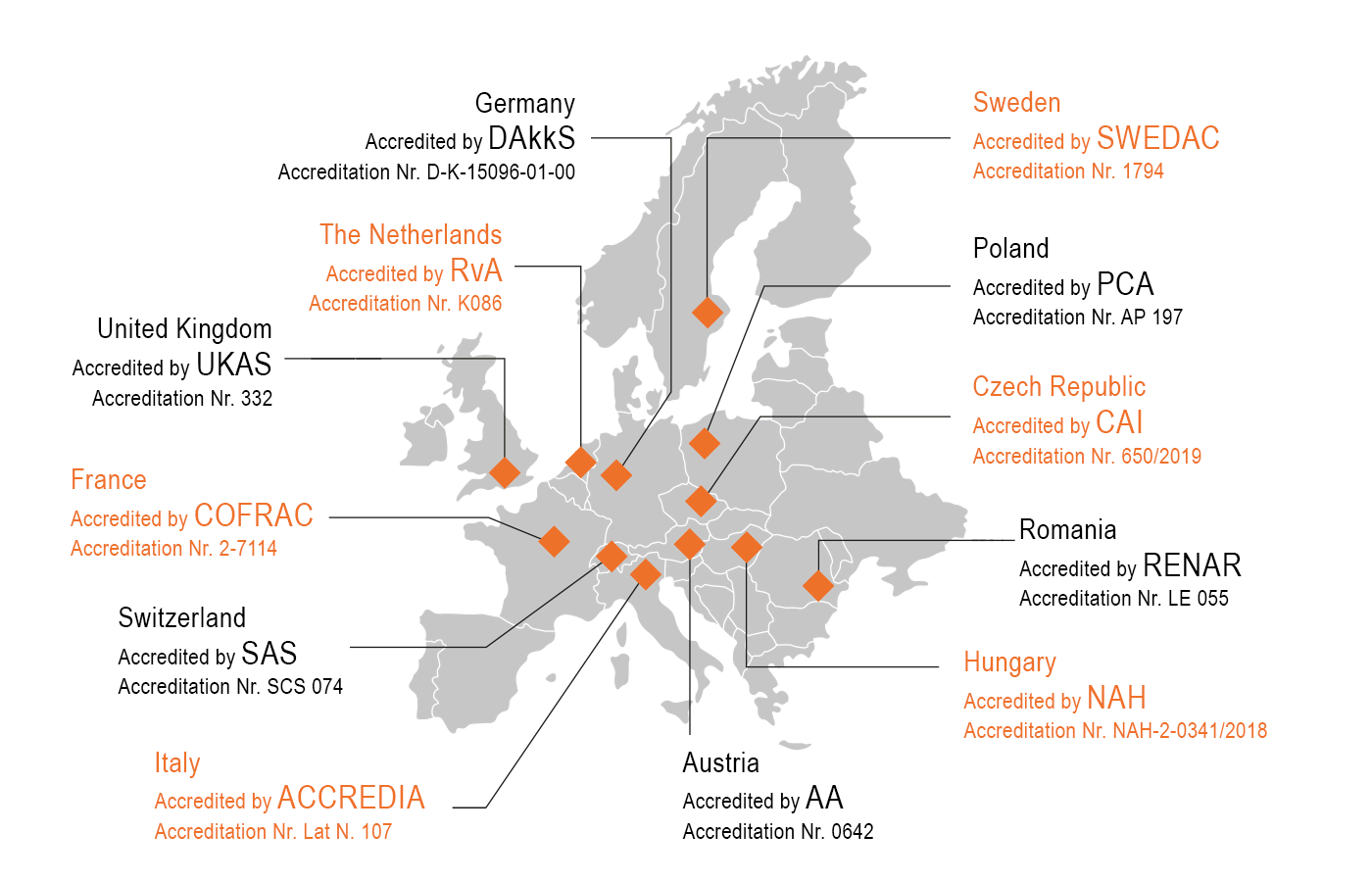

Posiadamy wysokiej klasy akredytowane laboratoria w całej Europie. Wszystkie spełniają pełne wymagania, aby osiągnąć maksymalną niezawodność z niską niepewnością pomiarową.

Kalibracje akredytowane w szerokim zakresie wyposażenia pomiarowego oraz wzorców kalibracyjnych.
Znakomite przyrządy pomiarowe do kalibracji, jak np. GBCD100A oraz I-checker.
Nasze przyrządy wzorcujące są cyklicznie kalibrowane w zakresie akredytacji.
Wszystkie europejskie organizacje Mitutoyo są zgodne z międzynarodowym standardem ISO17025 spełniając ogólne wymogi kompetencji dla laboratoriów testujących i wzorcujących.
Wszystkie lokalne kalibracje Mitutoyo mogą być wykonane zgodnie z lokalnymi jednostkami akredytującymi.

Kalibracja na miejscu

W Twojej fabryce lub dziale kontroli jakości

Nasi doskonale wyszkoleni specjaliści wykonają wszystkie wymagane zadania dla kalibracji na miejscu w Twojej firmie. Skorzystaj z połączenia konserwacji i naprawy z naszymi usługami kalibracji zgodnymi z ISO17025.

Kalibracje akredytowane na miejscu, w szerokim zakresie wyposażenia pomiarowego oraz wzorców kalibracyjnych.
Znakomite przyrządy pomiarowe, jak np. interferometry laserowe do kalibracji współrzędnościowych maszyn pomiarowych dostarczonych do Twojej firmy.
Nasze przyrządy wzorcujące są cyklicznie kalibrowane w zakresie akredytacji.
Zgodnie z międzynarodowym standardem ISO17025.
Wszystkie lokalne kalibracje na miejscu mogą być wykonane zgodnie z lokalnymi jednostkami akredytującymi.

Zobacz wszystkie przyrządy objęte usługą kalibracji Mitutoyo wraz ze szczegółami i typem kalibracji.

Pełna lista produktów:

Produkt Mitutoyo	Szczegóły produktu	Typ kalibracji
Współrzędnościowe maszyny pomiarowe 3D	Z przekątną do 7500 mm i sondą dotykową. Tylko wybrane urządzenia i sprzęt	Na miejscu / akredytowana
Współrzędnościowe maszyny pomiarowe 3D	Z przekątną do 1530 mm i sondą optyczną. Tylko wybrane urządzenia i sprzęt	Na miejscu / akredytowana
Płytki wzorcowe stalowe / ceramiczne / z węglika spiekanego oraz ZERO CERA	Do 1000 mm (z węglika spiekanego tylko do 100 mm)	W laboratorium / akredytowana
Głębokość rowka Pt oraz d na wzorcach ustawiania głębokości	Od 0,2 µm do 12 µm	W laboratorium / akredytowana
Chropowatość okresowych i nieokresowych wzorców chropowatości	Ra: 0,1 µm do 4 µm; Rz, Rmax (Rzx): 0,8 µm do 20 µm	W laboratorium / akredytowana
Chropowatość bardzo dokładnych wzorców chropowatości	Ra: 0,025 µm do 0,1 µm; Rz, Rmax (Rzx): 0,15 µm do 0,8 µm	W laboratorium / akredytowana
Przyrządy z końcówką stykową	Głębokość rowka Pt oraz d: 0,2 µm do 12 µm; Ra: 0,1 µm do 4 µm; Rz, Rmax (Rzx): 0,8 µm do 20 µm. tylko urządzenia i sprzęt.	W laboratorium / wg DIN EN ISO 3274:1998
Suwmiarki do pomiarów zewnętrznych / wewnętrznych i pomiaru głębokości	Do 3.000 mm	W laboratorium / akredytowana (do 2000 mm) / zakładowa (do 3000 mm)
Wysokościomierze	Do 1.000 mm	W laboratorium / akredytowana
Mikrometry	Od 0 do 2.000 mm	W laboratorium / akredytowana (do 500 mm) / zakładowa (do 2000 mm)
Wzorce nastawcze do mikrometrów zewnętrznych	Od 25 mm do 1.000 mm	W laboratorium / akredytowana
Wzorce nastawcze do mikrometrów zewnętrznych	Od 1.000 mm do 3.000 mm	Zakładowa
Czujniki analogowe i cyfrowe	Do 100 mm	W laboratorium / akredytowana
Czujniki dźwigniowo-zębate	- 1,6 mm	W laboratorium / akredytowana
Urządzenia do sprawdzania czujników	- 100 mm	W laboratorium / akredytowana
Interferometry laserowe	Do 6.000 mm	W laboratorium / akredytowana
Liniały szklane	Do 400 mm	W laboratorium / akredytowana
Checkmastery / Wzorce schodkowe	Do 1.010 mm	W laboratorium / akredytowana
Średnicówki 2pkt. (rurowe)	Do 1.050 mm	Zakładowa
Średnicówki 3pkt.	Do 300 mm	Zakładowa
Wysokościomierze	Do 1.500 mm	Zakładowa
Wysokościomierze LH / QH	Do 1.000 mm	Zakładowa (akredytacja w toku)
Kątomierze		Zakładowa
Poziomice cyfrowe i alkoholowe		Zakładowa
Twardościomierze Shore A /D		Zakładowa
Kątowniki		Zakładowa
Liniały krawędziowe		Zakładowa
Liniały sinusowe	200 mm, 300 mm, oraz 500 mm	Zakładowa
Wałeczki pomiarowe	- 100 mm	Zakładowa
Płytki interferencyjne		Zakładowa
Liniały	Do 1.500 mm	Zakładowa
Kule wzorcowe do pomiaru okrągłości i współrzędnościowych maszyn pomiarowych		Zakładowa (akredytacja w toku)
Sprawdziany GO / NO-GO	Do 200 mm	Zakładowa
Pierścienie wzorcowe	Do Ø300 mm	Zakładowa
Mikrometry laserowe		Zakładowa
Płyty granitowe		Zakładowa
Grawerowanie wyposażenia kontrolnego
Przyrządy do pomiaru konturu		Na miejscu / zakładowa (akredytacja w toku)
Twardościomierze		Na miejscu / zakładowa
Mikrometry laserowe		Na miejscu / zakładowa (akredytacja w toku)
Przyrządy stykowe	Głębokość rowka Pt oraz d: 0,2 µm do 12 µm; Ra: 0,1 µm do 4 µm; Rz, Rmax (Rzx): 0,8 µm do 20 µm; tylko wybrane urządzenia i sprzęt	Wg DIN EN ISO 3274:1998

Usługi kalibracji Mitutoyo ISO 17025 w Europie wg produktów

Kalibracja Mitutoyo ISO 17025 dla przyrządów pomiarowych w Europie

Kraj	UK	NL	DE	CH	IT	SE	CZ	HU	PL	FR	RO	AT
iChecker		X	X	X			X
Współrzędnościowe maszyny pomiarowe i końcówki	X	x	X	X	X	X	X	X	X	X	X	X (via DE)
Płytki chropowatości powierzchni	X							X
Wysokościomierze	X	X	X	X			X	X
Projektory pomiarowe	X	X	X	X			X	X
Mikroskopy pomiarowe	X	X	X	X			X	X
Wizyjne systemy pomiarowe		X	X	X	X		X	X	X
Mikrometry laserowe (LSM)		X
Systemy pomiaru okrągłości		X			X		X
Systemy pomiaru konturu		X	X	X			X
Systemy pomiaru chropowatości		X	X		X		X

X = może być wykonana kalibracja zgodnie z ISO 17025

Oprócz przyrządów pomiarowych Mitutoyo oferuje również szeroką gamę akredytowanych kalibracji dla wzorców pomiarowych.

Zobacz wszystkie kalibracje Mitutoyo ISO 17025 dla wzorców pomiarowych

Kalibracja ISO 17025 dla wzorców pomiarowych

Kraj	UK	NL	DE	CH	IT	SE	HU
Lasery i stacje pogodowe			X
Płytki wzorcowe MAŁE	X		X	X	X	X	X
Płytki wzorcowe DŁUGIE	X	X	X		X
Wzorce nastawcze do mikrometrów	X	X	X		X
Wzorce schodkowe	X	X	X
Kule wzorcowe (d, RONt)	X	X	x
Pierścienie wzorcowe (d, RONt)	X	X
Liniały szklane (do projektorów)		X	X
Liniały szklane (do wizyjnych systemów pomiarowych)		X	X
Siatki 2-D		X
Przyrządy do sprawdzania systemów Quick Vision		X
Mikrometr laserowy Szklane przyrządy do sprawdzania systemów wizyjnych		X
Półkule		X
Wałek ścięty		X
Wzorzec chropowatości (+ głębokość)		X	X		X
Liniał krawędziowy (CMM / FMI)		X
Kątowniki precyzyjne		X
Ręczne przyrządy do pomiaru temperatury		X

X = może być wykonana kalibracja zgodnie z ISO 17025

Baza wiedzy Mitutoyo – kalibracja

Klucz do wiarygodnych wyników pomiarowych:

Identyfikowalność

Identyfikowalność jest kluczowa jeśli chodzi o kalibrację.

Do wzorcowania przyrządów pomiarowych lub wzorców, które przedstawiają specjalne wartości lub granice, konieczne jest ich powiązanie/odniesienie do fizycznej jednostki podstawowej, dla której są przeznaczone (np. metr m).

Więcej szczegółów i pobieranie

do otrzymania tych powiązań krajowe instytuty metrologiczne oferują kalibrację z ich krajowymi głównymi (pierwotnymi) wzorcami, które są ostateczną definicją lub realizacją swojej jednostki pomiarowej.
wzorce kalibrowane w ten sposób są nazywane wzorcami wtórnymi (drugiego poziomu).
trzeci poziom wzorca, jest to wzorzec okresowo kalibrowany przy użyciu wzorca drugiego poziomu, jest znany jako wzorzec roboczy. Wzorce robocze są używane do kalibracji komercyjnego i przemysłowego wyposażenia pomiarowego.
do kalibracji ważne jest użycie wzorców identyfikowalnych z wzorcami głównymi, ponieważ używane są te same jednostki. Dla udokumentowania tego na świadectwie kalibracji należy wymienić używane wzorce wraz z ich aktualnym oznaczeniem kalibracji.

Pobierz schemat systemu identyfikowalności Mitutoyo

Schemat identyfikowalności Mitutoyot (PDF, 0,29 MB)

Krótka definicja:

Kalibracja

Kalibracja jest procesem wyznaczającym odchyłki od urządzenia lub wzorca. Może obejmować walidację zgodności (np. specyfikacje produktu) oraz utworzenie certyfikatu kalibracji dla udokumentowania wyników, metody kalibracji i użytych wzorców.

Więcej szczegółów i pobieranie

kalibracja (i rekalibracja) wyposażenia pomiarowego i wzorców roboczych w przemyśle jest niezbędna w celu potwierdzenia właściwego funkcjonowania oraz, co ważniejsze, zapewnienia jakości
aby zapewnić uznaną kalibrację laboratoria muszą być co najmniej akredytowane zgodnie z DIN EN ISO/IEC 17025
pomiar na nieustannie wysokim poziomie może być uzyskany jedynie jeśli przyrządy są okresowo kalibrowane przy użyciu identyfikowalnych wzorców

Zobacz listę międzynarodowych akredytowanych laboratoriów wzorcujących Mitutoyo

Lista międzynarodowych akredytowanych laboratoriów wzorcujących Mitutoyo (PDF, 0,29 MB)

Wykonywanie obliczeń

Niepewność pomiarowa

Pomiary zawsze są niepewne względem zdefiniowanej ilości.

Istnieje wiele metod statystycznych do uzyskania niepewności zgodnie z potrzebnym poziomem zaufania. Zwykle niepewność pomiarowa jest podawana z poziomem ufności »95%.

Więcej szczegółów

obserwując łańcuch kalibracji od wzorca pierwotnego w dół, do wzorca roboczego (patrz „Identyfikowalność”), niepewność pomiaru rośnie, ponieważ każda kolejna kalibracja zawiera niepewności użytych wzorców i, dodatkowo, niepewność metody wzorcowania. Niepewność pomiaru w praktyce odzwierciedla klasę dokładności wzorcowania
dla celów wzorcowania zawsze szuka się lepszych wzorców i/lub lepszych metod, żeby przeforsować niepewność pomiaru podaną na świadectwie wzorcowania
dla celów klienta jest to kwestia ekonomiczna: wymagania/cena. W rzeczywistości większość klientów nie jest zaznajomiona z niepewnością pomiaru. Powoduje to, że decyzje w większości są podejmowane w oparciu o wcześniej uzgodnione standardy zawarte w umowach lub wytycznych biznesowych

Potwierdzenie kompetencji

Akredytacja

Akredytacje – wiarygodny instrument potwierdzający kompetencje.

Laboratoria wzorcujące mogą uzyskać akredytację od swoich krajowych jednostek akredytujących jak np. DAkkS w Niemczech, UKAS w UK, bądź RvA w Holandii.

Więcej szczegółów

akredytacja przez te jednostki potwierdza, że organizacje takie, jak jednostki testujące, sprawdzające i certyfikujące mogą wykonać swoją pracę kompetentnie w zgodzie z międzynarodowymi standardami i wymaganiami regulacyjnymi. Daje to zaufanie do ważnej pracy tych niezależnych jednostek oceny zgodności oraz ich usług we wszystkich sektorach gospodarki
akredytacja zapewnia również międzynarodowe uznawanie o ceny zgodności przyczyniając się do wolnego handlu w Europie i na całym świecie
aktualnie laboratoria akredytowane stały się bardziej interesujące z uwagi na umowy i wytyczne pomiędzy przemysłem, a jego dostawcami. W szczególności przemysł motoryzacyjny wymaga od swoich dostawców „bardziej wiarygodnych” kalibracji

Coraz więcej klientów wydaje się preferować kalibracje akredytowane z powodu swego rodzaju niepewności związanej z kalibracją zakładową

Zobacz naszą stronę certyfikacji i akredytacji

Bądź na bieżąco

Zalecane częstotliwości kalibracji

Interwał kalibracji jest okresem czasu ustanowionym dla przyrządu pomiarowego na powtórną kalibrację. Mitutoyo zaleca częstą powtórną kalibrację przyrządów, aby być pewnym, że pracują one najlepiej i najdokładniej, jak to tylko możliwe.

Zalecane częstotliwości kalibracji

Pełna lista produktów:

Produkt Mitutoyo	Narzędzia dla serwisu technicznego / warsztatu, itp.	Narzędzia / wzorce dla laboratorium wzorcującego	Rekomendowane regularne kontrole wewnętrzne
Mikrometr	1 rok
Średnicówki / Holtest	1 rok
Suwmiarka	1 rok
Czujniki analogowe i cyfrowe / czujniki LG	2 lata
Mikrometr laserowy	1 rok do 3 lat	1 rok	3 miesiące
Mikroskopy / Projektory	1 rok do 2 lat		Regularnie
Checkmaster do 1010 mm	2 lata	2 lata
Checkmaster powyżej 1010 mm z RvA	2 lata	--
Checkmaster powyżej 1010 mm	Wstępna rekalibracja po 1 roku, kolejne co 2 lata.	1 rok
Liniały szklane i szklane przyrządy do sprawdzania systemów wizyjnych	5 lat	3 lata
Płytki wzorcowe do 100 mm	4 lata	Wstępna rekalibracja po 1,5 roku (powyżej 15 mm), kolejne co 3 lata.
Płytki wzorcowe powyżej 100 mm	3 lata	Wstępna rekalibracja po 1,5 roku, kolejne co 3 lata.
Akcesoria do sprawdzania FMI (X-tool, trójkąty, bloki prostokątne, cylindry, hantle, itp.)	3 lata	3 lata
Półkule referencyjne	3 lata	5 lat
Wzorce chropowatości	1,5 roku w warsztacie, 3 lata w serwisie technicznym	5 lat
Pierścienie wzorcowe, wałeczki	3 lata	3 lata
Kule wzorcowe	3 lata	3 lata
Przyrząd do sprawdzania czujników	2 lata	1 rok	3 miesiące
Wzorce twardości	5 lat	5 lat
Termometr	1 rok	2 lata
Termometr Pt 100	1 rok	1 rok
Urządzenia elektryczne (oscyloskopy, multimetry, itp.)	1 rok	1 rok
Płyty granitowe i kątowniki	5 lat	3 lata
Uniwersalne wzorce wysokości	3 lata	2 lata
Interferometr laserowy	2 lata	2 lata	3 miesiące
Współrzędnościowe maszyny pomiarowe 3D	1 rok	1 rok	3 miesiące
Przyrząd do sprawdzania płytek wzorcowych	1 rok	1 rok	3 miesiące
Przyrządy do pomiaru chropowatości / okrągłości / długości	1 rok	1 rok	3 miesiące
Systemy wizyjne 2D / 3D	1 rok	1 rok	3 miesiące

Ogólnie zaleca się przyjęcie krótszego okresu na początku dla nowych przyrządów. Mając wyniki z dłuższego okresu czasu, które można ze sobą porównać, można dostosować interwał.
