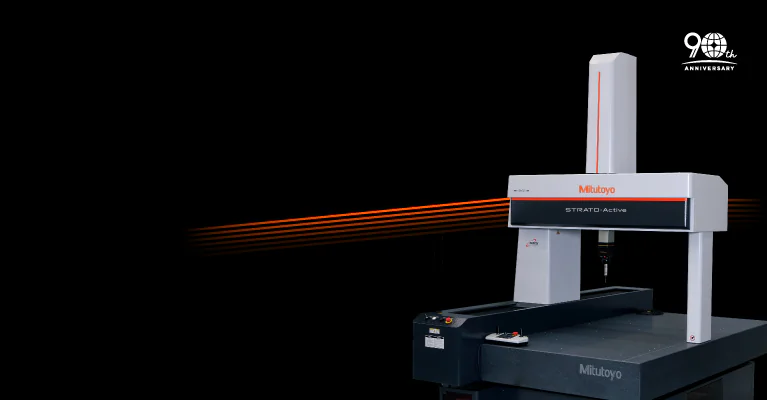

Wysokiej dokładności współrzędnościowa maszyna pomiarowa CNC

Seria STRATO-Active

Współrzędnościowa maszyna pomiarowa CNC typu portalowego oferuje zarówno wysoką wydajność, jak i ekonomiczne pomiary

Osiąga wysoką dokładność (1,2+3L/1000) μm

Odpowiednia do dokładnego pomiaru elementów o średniej wielkości

Szybki pomiar

STRATO-ACTIVE

Wysoka prędkość i przyspieszenie gwarantują najwyższą wydajność skanowania

Zwiększona sztywność maszyny

1. Wysoka prędkość i dokładność pomiaru są zapewnione dzięki nowej i ulepszonej konstrukcji korpusu maszyny.

2. Sztywniejsza konstrukcja i zmodyfikowany mechanizm prowadzący.

3. Nowo opracowany, wysokowydajny kontroler.

4. Wykorzystuje cyfrowy system serwo, który przetwarza wszystkie pętle sterowania dla pozycji, prędkości i prądu jako sygnały cyfrowe.

Cyfrowy system serwo oferuje:

1. Wysoka stabilność z minimalnym dryftem lub zużyciem w czasie.

2. Szeroki zakres dynamiki.

3. Łatwa implementacja różnych typów algorytmów sterowania.

Technologia pomiarów skaningowych

Wysoka wydajność pomiaru skanowania została osiągnięta dzięki zwiększonej sztywności konstrukcji i zastosowaniu nowo opracowanej technologii kompensacji.
*Użyta sonda: SP25M

Wysoka dokładność pomiaru w klasie 1 μm

1. Kontroler znajduje się wewnątrz jednostki głównej.

2. Dzięki kompaktowemu układowi zajmuje bardzo mało miejsca.

Niezwykle precyzyjne liniały szklane

Ultra-precyzyjny liniał ze szkła krystalicznego, który praktycznie nie ma rozszerzalności cieplnej (współczynnik rozszerzalności liniowej 0,01×10-6/°C), jest połączony z wysokowydajnym odblaskowym enkoderem liniowym o rozdzielczości 2/100 μm, aby stworzyć ultra-dokładną jednostkę pomiarową zainstalowaną na każdej osi STRATO-Apex.

Jest to w rzeczywistości ta sama jednostka, która jest używana w serii LEGEX - ultra dokładnych współrzędnościowych maszyn pomiarowych CNC (dotyczy STRATO-Apex serii 700/900).

Unikalna metoda mocowania liniałów minimalizuje błąd histerezy, który może wynikać z różnicy współczynników rozszerzalności liniowej między płaszczyzną montażową, a liniałem.

Jeśli chcesz uzyskać więcej informacji, sprawdź naszą dedykowaną sekcję dla serii STRATO-Active w naszym sklepie internetowym, gdzie znajdziesz wszystkie warianty:

Dowiedz się więcej

Opcje oprogramowania dla różnych pomiarów

GEOPAK - moduł geometryczny

To uniwersalne oprogramowanie do pomiarów geometrycznych zapewnia wysokowydajne pomiary wielowymiarowe. Dzięki możliwości kontrolowania obrabianego przedmiotu od projektu do ukończenia, jego różnorodne funkcje sprawiają, że GEOPAK jest jednym z najpotężniejszych dostępnych programów.

Monitor Statusu

Zdalne monitorowanie maszyn
• Gromadzi i wizualizuje dane o stanie operacyjnym
• Obsługuje komunikację MT Connect

GEARPAK Express - Pomiar i ocena kół zębatych

Model 3D utworzony na podstawie dostarczonych specyfikacji kół zębatych umożliwia wizualne i łatwe sprawdzenie, czy pomiar zostanie wykonany zgodnie z zamierzeniami. Co więcej, automatyczne tworzenie programu i wyświetlane na ekranie wskazówki pomiarowe pomagają w szybkim i łatwym ustawieniu układu współrzędnych.

Monitor stanu

Konserwacja zapobiegawcza poprzez monitorowanie stanu CMM

Serwer współrzędnościowej maszyny pomiarowej CNC

Informacje wyjściowe:
• Przebyty dystans prowadnicy
• Rejestr temperatury
• Liczba wejść sondy
• Inne informacje do wyboru

Sonda Surftest - Detektor chropowatości powierzchni

SONDA SURFTEST to bardzo czuły detektor do pomiaru chropowatości powierzchni za pomocą CMM CNC. Ta nowa sonda zapewnia możliwość wykonywania połączonych, automatycznych pomiarów wymiarów i chropowatości powierzchni na jednej maszynie przy jednym ustawieniu

CAT1000S - Ocena statystyczna

CAT1000S precyzyjnie porównuje stałe, zakrzywione powierzchnie z ich pożądanymi wartościami zadanymi z danych CAD. Wyniki pomiarów są następnie wyświetlane w postaci łatwej do interpretacji grafiki z sekcjami oznaczonymi kolorami na podstawie niezgodności.

CAT1000P - Moduł programowania

CAT1000P kładzie kres pracochłonnemu wprowadzaniu danych, znacznie zmniejszając trudność programowania zadań pomiarowych w GEOPAK. Wystarczy kilka kliknięć myszką, aby pobrać wszystkie dane do pomiaru części i sprawdzania tolerancji z modeli CAD

Seria SurfaceMeasure - Bezdotykowe sondy laserowe

Lekka, wysokowydajna, bezdotykowa sonda opracowana dla współrzędnościowych maszyn pomiarowych CNC

MSURF (bezdotykowy pomiar laserowy i ocena)

MSURF-S służy do uzyskiwania chmury punktów zmierzonych danych za pomocą SurfaceMeasure (bezkontaktowa sonda laserowa), podczas gdy MSURF-I służy do porównywania tych danych z danymi modelu wzorcowego oraz do wykonywania pomiarów wymiarowych. Co więcej, MSURF-G do uczenia offline umożliwia użytkownikowi tworzenie makr pomiarowych nawet bez rzeczywistego przedmiotu obrabianego, poprawiając czas pracy maszyny pomiarowej.

MeasurLink - Ocena statystycza

Automatyczne przesyłanie wyników pomiarów do bazy danych SQL bezpośrednio dostępnej do monitorowania, analizy lub raportowania w czasie rzeczywistym dzięki MeasurLink. Dostępne w kilku modułach oferujących szeroką gamę rozwiązań, które można łączyć w celu uzyskania pakietu licencyjnego najlepiej dostosowanego do Twoich potrzeb

SCANPAK - Ocena konturu 2D

SCANPAK umożliwia ilościowe określenie pożądanego konturu i bezpośrednie odzwierciedlenie go w procesie produkcyjnym w celu optymalizacji obrabianych elementów

MiCAT Planner - Automatyczne generowanie programu

<Oprogramowanie do automatycznego generowania programów pomiarowych dla współrzędnościowych maszyn pomiarowych>
Ten pakiet oprogramowania znacznie skraca czas tworzenia programu części poprzez automatyczne generowanie programu części. Informacje o tolerancji z modelu 3D CAD są odczytywane w celu określenia, które cechy części należy zmierzyć, aby zweryfikować zgodność ze specyfikacją. W porównaniu z konwencjonalnymi metodami (uczenie), metoda ta tworzy bardziej wydajne programy pomiarowe, oszczędzając czas i pieniądze

QVP - Bezdotykowa sonda wizyjna

Sonda ta automatycznie wykrywa krawędzie na podstawie danych obrazu obrabianego przedmiotu powiększonych przez kamerę CCD. Jest ona niezwykle przydatna do pomiaru produktów mikrofabrykowanych, których nie można zmierzyć za pomocą sondy stykowej oraz miękkich obiektów, na które nie można wywierać żadnego nacisku pomiarowego.

SP25M - Kompaktowa sonda skanująca o wysokiej dokładności

Jest to kompaktowa, bardzo dokładna, wielofunkcyjna sonda skanująca o średnicy zewnętrznej 25 mm, która wykonuje pomiary skanowania, bardzo dokładne pomiary punktowe i pomiary punktu dośrodkowego (funkcja opcjonalna). SP25M jest używana z automatyczną głowicą pomiarową PH10MQ/10M, aby zapewnić wysoki stopień swobody pomiarowej.

ZASTOSOWANIE

Przemysł motoryzacyjny

Jednostki napędowe samochodów EV i FCV

Półprzewodniki

Wyposażenie do produkcji półprzewodników

Przemysł medyczny

Systemy robotów chirurgicznych

Pomiar koła zębatego przy użyciu STRATO Active i MRT320

Oprogramowanie: GEARPAK Express, MCOSMOS
Sonda: PH10MQ, SP25
Detal: koło zębate czołowe ze stali nierdzewnej, z jednostronną piastą, moduł 4, szerokość zęba 40mm

4-osiowe skanowanie powierzchni łopatki turbiny

Oprogramowanie: MCOSMOS
Sonda: PH10MQ, SP25
Detal: Element demonstracyjny Mitutoyo

Skanowanie laserowe przy użyciu SurfaceMeasure 201FS

Oprogramowanie: MSURF, MCOSMOS
Sonda: PH10MQ, SM201FS
Detal: Głowica Robo2Go od DMG MORI

Specyfikacje

Model		STRATO-ACTIVE 776	STRATO-ACTIVE 7106	STRATO-ACTIVE 9106	STRATO-ACTIVE 9166
Zakres pomiarowy	oś X	700 mm	700 mm	900 mm	900 mm
	oś Y	700 mm	1000 mm	1000 mm	1600 mm
	oś Z	600 mm	600 mm	600 mm	600 mm

Dokładność* Jednostka: μm

Seria	Użyta sonda	Błąd pomiaru długości*(1) ISO 10360-2:2009
Seria 700/900	SP25M	E0,MPE=1.2+3L/1000*(2)

*1 Specyfikacje różnią się w zależności od konfiguracji, rozmiaru i warunków środowiska
*2 L = Długość pomiarowa (jednostka: mm)
