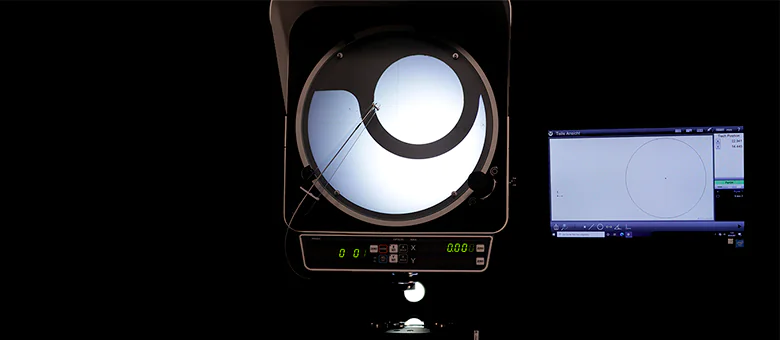

Projektor pomiarowy

PJ-PLUS

Zapewnia stabilne pomiary wymiarów i kątów w trudniejszych warunkach, takich jak linie produkcyjne oraz przetwórcze, niż te obsługiwane przez konwencjonalne modele.

ZDOBĄDŹ SWÓJ JUŻ DZISIAJ!

Niezawodne pomiary

w środowiskach produkcyjnych

Projektor pomiarowy, który „może być obsługiwany intuicyjnie” nawet przez niedoświadczone osoby, a także posiada doskonałą trwałość i energooszczędność dzięki zastosowaniu „źródła oświetlenia LED” oraz „bezwentylatorowego systemu chłodzenia”. Zapewnia stabilne pomiary wymiarów i kątów w trudniejszych warunkach, takich jak linie produkcyjne i przetwórcze, niż w przypadku konwencjonalnych modeli.

Zwiększona trwałość

Zastosowanie źródła światła LED wyeliminowało potrzebę instalowania wentylatora chłodzącego w jednostce głównej przyrządu i drastycznie zmniejszyło przenikanie mgły olejowej, kurzu, itp. przez wentylator chłodzący do korpusu przyrządu.

To również drastycznie zmniejsza przyczepność oleju i pyłu do wewnętrznego lustra, soczewki i źródła światła. Wykres po lewej stronie przedstawia zmiany natężenia oświetlenia na ekranie projekcyjnym w przypadku długotrwałej instalacji wraz z konwencjonalnym modelem (projektor z wentylatorem) w zaparowanym miejscu przetwarzania.

W porównaniu z modelem konwencjonalnym, typ źródła światła LED poprawia współczynnik spadku natężenia oświetlenia o około 50%. Utrzymuje wysoką wydajność optyczną, zapobiegając przedostawaniu się mgły do jednostki głównej nawet na linii produkcyjnej. Urządzenie charakteryzuje się doskonałą trwałością i wymaga rzadszej konserwacji, co przekłada się na niższe koszty utrzymania.

Uwaga 1: Zewnętrzne czyszczenie powierzchni obiektywu projekcyjnego, górnej powierzchni stolika szklanego, itp. jest łatwe.
Uwaga 2: Dane na wykresie przedstawiają przykłady pomiarów, a zmierzone wartości mogą się różnić w zależności od środowiska instalacji itp.

Źródło światła do obserwacji

Oświetlenie okrągłe LED z bezstopniową regulacją natężenia do projektorów PJ-Plus

Konwencjonalna 2-stopniowa regulacja podświetlenia została zmieniona na sterowanie bezstopniowe, dzięki czemu poziom podświetlenia można precyzyjnie ustawić w celu dopasowania do tekstury powierzchni i koloru obrabianego przedmiotu.

Okrągłe oświetlenie LED do projektorów PJ-PLUS (opcja)

Oświetlenie LED może podkreślić kontrast wyświetlanych obrazów obrabianych przedmiotów, stereoskopową i ostrą obserwację. Wyświetlany obraz może być obserwowany z wysoką powtarzalnością kolorów, niskim zużyciem energii: 17,4 W i długi czas pracy wynoszący 30 000 godzin.

LED (Biały)

Temperatura barwowa zmienia się znacznie wraz z poziomem oświetlenia halogenowego, ale nie tak bardzo w przypadku oświetlenia LED, więc wygląd obrazu zmienia się znacznie mniej wraz z regulacją poziomu LED. Ponadto, obraz wyświetlany przy oświetleniu LED jest ostrzejszy i przyjemniejszy dla oczu operatora, co przyczynia się do zmniejszenia zmęczenia, a tym samym do bardziej wydajnej kontroli i pomiarów.

Wyświetlacz cyfrowy o wysokiej widoczności

Ponieważ licznik cyfrowy (osie XY i kąt) wbudowany standardowo we wszystkich modelach wykorzystuje diodę LED o wysokiej intensywności i duży wyświetlacz znakowy, zapewnia on wysoką widoczność bez wpływu środowiska. Oprócz ustawiania zera i zmiany kierunku, wyjście danych każdej wartości licznika wykorzystuje bardzo wszechstronny interfejs RS-232C.

Rozdzielczość: 0.001 mm lub 0.0001 in/ 0.001 mm

See PJ-Plus Details

Specyfikacje

Numer katalogowy	172-502*
Kompatybilne modele	PJ-PLUS (obiektywy 10X i 20X)
Źródło oświetlenia	Biały LED
Zużycie energii	12 V / 17,4 W
Żywotność diód LED	30,000 godzin (wartość referencyjna)

* Do zamontowania tego produktu do projektora PJ-PLUS z obiektywem 20x potrzebne jest opcjonalne wyposażenie (12AAX044).
