Mitutoyo LEGEX 574 TAKUMI w Hiszpańskim Centrum Metrologii – nanometryczna precyzja w metrologii współrzędnościowej

Hiszpańskie Centrum Metrologii (Centro Español de Metrología – CEM) zostało niedawno pierwszym europejskim użytkownikiem współrzędnościowej maszyny pomiarowej LEGEX 574 TAKUMI firmy Mitutoyo. To plasuje Hiszpanię w czołówce sektora metrologii współrzędnościowej w Europie i potwierdza, że najbardziej zaawansowana współrzędnościowa technologia pomiarowa Mitutoyo jest wykorzystywana w instytutach metrologicznych najwyższego poziomu. CEM jest organem autonomicznym podległym hiszpańskiemu Ministerstwu Przemysłu i Turystyki. Odpowiada za utrzymywanie krajowych wzorców jednostek miar i wspieranie całej krajowej sieci laboratoriów wzorcujących. Współrzędnościowa maszyna pomiarowa LEGEX 574 TAKUMI umożliwia CEM zapewnienie spójności pomiarowej w strategicznych sektorach, takich jak lotnictwo i inżynieria kosmiczna, przemysł motoryzacyjny oraz produkcja urządzeń medycznych. Centrum realizuje tysiące wzorcowań rocznie, wzmacniając konkurencyjność hiszpańskiego przemysłu w ponad 54 krajach.

Nanometryczna precyzja pomiarów i minimalizacja niepewności pomiarowej CMM

Jako krajowy instytut metrologii, CEM utrzymuje i chroni krajowe wzorce Międzynarodowego Układu Jednostek (SI). Uczestniczy w międzynarodowych porównaniach metrologicznych w ramach porozumienia o wzajemnym uznawaniu wzorców miar (CIPM-MRA) oraz prowadzi projekty badawcze rozwiązujące problemy metrologiczne wykraczające poza możliwości podmiotów komercyjnych.

Aelio A. Arce Criado, Kierownik Laboratorium Przyrządów Topograficznych i Geodezyjnych w CEM, objaśnia wyzwanie stojące przed CEM:

„Jako krajowy instytut metrologii zawsze dążymy do wykonywania wzorcowań na najwyższym poziomie. Staramy się kontrolować wszystkie zmienne mogące wpływać na pomiar, minimalizując ich oddziaływanie i zapewniając możliwie najmniejszą niepewność wzorcowania. Dlatego potrzebujemy instrumentów, które pozwalają nam osiągać wymaganą precyzję i dokładność.”

Kryteria wyboru współrzędnościowej maszyny pomiarowej CMM dla instytutu metrologii

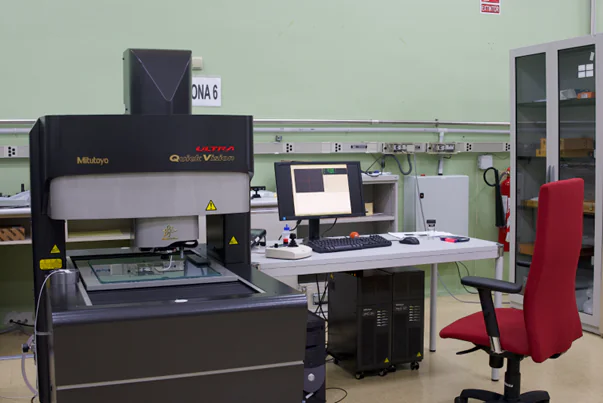

Maszyna Mitutoyo Ultra Quick Vision 350 Pro o niepewności pomiarowej poniżej 0,5μm, zainstalowana w CEM w 2005r

Wydział Metrologii Długości i Inżynierii Precyzyjnej już wcześniej wykorzystywał urządzenia Mitutoyo o unikalnych parametrach. Maszyna optyczna Ultra Quick Vision 350 Pro (2005), o niepewności pomiarowej poniżej 0,5 μm, pozostaje w ciągłej eksploatacji od dwudziestu lat, stosowana do kalibracji wzorców o bardzo wysokiej dokładności

Urządzenie Mitutoyo Roundtest RA-5100 CNC umożliwiające pomiar okrągłości kul wzorcowych z niepewnością poniżej 10nm. Zainstalowane w 2008r.

Okrągłościomierz Roundtest RA-5100 CNC (2008), o rozdzielczości 1 nm, umożliwia wyznaczanie okrągłości kul wzorcowych z niepewnością poniżej 10 nm. Tak długa żywotność operacyjna potwierdza niezawodność rozwiązań Mitutoyo w kluczowych zastosowaniach krajowych laboratoriów.

Proces wyboru nowej maszyny był oparty wyłącznie na obiektywnych kryteriach technicznych. CEM poszukiwało rozwiązania, które zapewni:

możliwie najniższy MPE E0 CMM,
długoterminową stabilność i powtarzalność pomiarów,
zaawansowaną automatyzację pomiarów współrzędnościowych,
pełną identyfikowalność pomiarową i zarządzanie danymi.

A. Arce przedstawia stosowane kryteria techniczne i jakościowe:

„Szukamy rozwiązań opartych na najlepszych obecnie dostępnych technologiach, wykorzystywanych w urządzeniach najwyższej klasy, aby zapewnić możliwie najdłuższą żywotność operacyjną. Bardzo wysoko oceniamy również możliwości sprzętu w zakresie programowania, automatyzacji i zarządzania danymi. Wreszcie oceniamy także wsparcie techniczne i gwarancję oferowaną przez producenta.”

W kontekście stawianych wymagań współrzędnościowa maszyna pomiarowa LEGEX 574 TAKUMI firmy MITUTOYO wyróżniła się najwyższymi parametrami technicznymi, potwierdzoną niezawodnością, zaawansowaną automatyzacją, rozbudowanym zarządzaniem danymi metrologicznymi oraz specjalistycznym wsparciem technicznym. Zakup tej maszyny rozszerza zakres świadczonych przez CEM pomiarów z maksymalnym dopuszczalnym błędem MPE E0 = (0,23 + 0,7L/1000) µm, co plasuje ją w absolutnej czołówce światowej metrologii współrzędnościowej.

Pierwsza instalacja Mitutoyo LEGEX TAKUMI w Europie – proces, automatyzacja i rezultaty

Instalacja pierwszej współrzędnościowej maszyny pomiarowej LEGEX 574 TAKUMI w Europie wymagała najwyższej precyzji, angażując zespoły techniczne Mitutoyo, hiszpańskiego dystrybutora Sariki oraz personel CEM. Obejmowała ona przygotowanie środowiska w celu zapewnienia stabilności termicznej, pozycjonowanie i poziomowanie z mikrometryczną precyzją, kalibrację wstępną, specjalistyczne szkolenia i walidację operacyjną.

Od momentu uruchomienia maszyna spełnia, a nawet przewyższa oczekiwania CEM w zakresie precyzji, powtarzalności i stabilności. Dla krajowego laboratorium metrologicznego wykonującego setki wzorcowań rocznie automatyzacja jest czynnikiem strategicznym, co podkreśla Aelio Arce:

„W przypadku naszych procesów automatyzacja jest kluczowa, ponieważ pozwala ograniczyć wpływ operatora na wykonywane pomiary, a jednocześnie skrócić czas ich realizacji. Przekłada się to na skrócenie okresu niedostępności wyposażenia pomiarowego Klienta.”

Współrzędnościowa maszyna pomiarowa LEGEX 574 TAKUMI zapewnia:

pomiary bezobsługowe z zaawansowanym oprogramowaniem,
redukcję błędów,
zwiększenie wydajności bez kompromisu w zakresie dokładności,
pełną identyfikowalność danych oraz optymalizację zasobów

Ta funkcjonalność jest szczególnie istotna dla klientów CEM, takich jak:

laboratoria akredytowane,
ośrodki badawcze,
przedsiębiorstwa przemysłowe.

Współrzędnościowa maszyna pomiarowa Legex 574 Takumi zapewnia nanometryczną precyzję w metrologii współrzędnościowej.

Ośrodek CEM zdołał osiągnąć poziom precyzji w bezpośrednich pomiarach współrzędnościowych, który historycznie był uważany za niezwykle trudny do uzyskania w większości instytutów.

Jak podkreśla to A. Arce: „Staramy się kontrolować wszystkie zmienne mogące wpływać na pomiar, minimalizując ich oddziaływanie i zapewniając możliwie najmniejszą niepewność wzorcowania.”

Współrzędnościowa maszyna pomiarowa Legex 574 Takumi sprawia, że te historyczne ograniczenia mogą zostać przełamane. Jest to możliwe dzięki synergii opartej o zaawansowaną konstrukcję urządzenia o bardzo niskim maksymalnym dopuszczalnym błędzie i unikalnemu środowisku badawczemu CEM, gdzie staranna kontrola warunków otoczenia neutralizuje zakłócenia zewnętrzne. Zintegrowana automatyzacja pomiarów minimalizuje wpływ operatora, eliminując kolejne istotne źródło zmienności. Efekt jest przełomowy, ponieważ CEM uzyskuje obecnie pomiary o precyzji nanometrycznej. Stawia to ten ośrodek w gronie najlepszych krajowych instytutów metrologii na świecie i dowodzi, że współczesna technologia może wreszcie pokonać fizyczne ograniczenia, które przez tak długi czas wyznaczały granice metrologii współrzędnościowej. Dla Mitutoyo to potwierdzenie pozycji lidera w metrologii współrzędnościowej oraz dowód, że oferowana technologia spełnia oczekiwania najbardziej wymagających użytkowników na świecie.

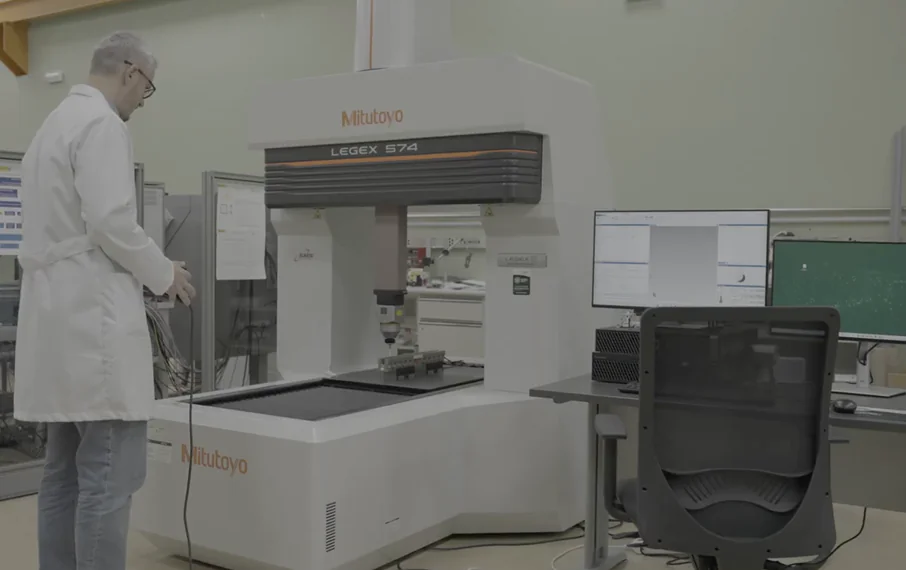

Widok obszaru roboczego Mitutoyo Legex 574 w CEM

Wsparcie techniczne i szkolenia metrologiczne Mitutoyo jako element przewagi technologicznej

Dla krajowego instytutu metrologii prawdziwa wartość dostawcy opiera się nie tylko na oferowanym sprzęcie, oprócz samej technologii kluczową rolę odgrywa również wsparcie techniczne Mitutoyo oraz specjalistyczne szkolenia metrologiczne, które umożliwiają pełne wykorzystanie potencjału urządzeń klasy LEGEX.

A. Arce podsumowuje doświadczenia CEM z Mitutoyo:

„Za każdym razem, gdy nabywaliśmy urządzenia Mitutoyo, otrzymywaliśmy specjalistyczne szkolenia, które pozwalały nam w pełni wykorzystać możliwości maszyn. Bardzo istotne jest dla nas uzyskanie wsparcia technicznego od producenta, które umożliwia szczegółowe podejście do aspektów technicznych i rozwój możliwości pomiarowych.”

Połączenie specjalistycznych szkoleń metrologicznych i dogłębnego wsparcia technicznego Mitutoyo umożliwia CEM nieustanną optymalizację możliwości metrologicznych.

Wpływ instalacji LEGEX 574 TAKUMI na europejską metrologię i przemysł

CEM aktywnie uczestniczy w międzynarodowych porównaniach metrologicznych w ramach CIPM-MRA, co gwarantuje równoważność hiszpańskich wzorców krajowych ze wzorcami innych instytutów metrologicznych. Dzięki współrzędnościowej maszynie pomiarowej LEGEX 574 TAKUMI CEM wzmacnia swoją pozycję poprzez poszerzenie zdolności udziału w porównaniach o najwyższym stopniu zaawansowania i niższe niepewności pomiarowe. CEM zyskuje dzięki temu przywództwo technologiczne oraz ustanawia punkt odniesienia dla Europy.

Instalacja współrzędnościowej maszyny pomiarowej LEGEX 574 TAKUMI przynosi liczne korzyści. W przypadku Hiszpanii:

gwarantuje spójność całego krajowego łańcucha metrologicznego,

zmniejsza niepewności pomiarowe w przemyśle,
wzmacnia konkurencyjność sektorów strategicznych,
przyciąga projekty badawcze o zasięgu międzynarodowym oraz pozycjonuje kraj jako europejski punkt odniesienia w metrologii wymiarowej.

Natomiast dla Europy:

wyznacza techniczny benchmark w skali kontynentu,
umożliwia udział w porównaniach metrologicznych najwyższego poziomu,
potwierdza osiągi technologii współrzędnościowej maszyny pomiarowej LEGEX TAKUMI i pozycjonuje ją jako realną opcję dla innych instytutów i laboratoriów.

Dla firmy Mitutoyo potwierdza skuteczność oferowanej technologii dla najbardziej wymagających klientów, ustanawia punkt odniesienia dla całej Europy i wzmacnia pozycję lidera w metrologii wymiarowej.

Nie dziwi zatem, że pierwsza europejska współrzędnościowa maszyna pomiarowa LEGEX 574 TAKUMI trafiła do odbiorców podzielających nieustanne dążenie do doskonałości. Urządzenie, nazwane na cześć japońskich mistrzów rzemiosła, jest obsługiwane przez hiszpańskich strażników krajowych wzorców jednostek miar.
